OPTISCHE 3D MESSUNG – MOBIL UND VISUALISIERT
Die optische 3D Messung bietet unseren Kunden ein Höchstmaß an Flexibilität. Speziell große und/oder schwere Objekte können wir im Bereich der optischen 3D Messung auch direkt beim Kunden vor Ort messen. Und dies erleichtert so einiges.
VORTEILE DER 3D BAUTEIL VERMESSUNG
- Zeitsparend
- Kostensparend
- Berührungslos
- Mobil
- Hochauflösend und schnell
- Artefaktfreie und präzise Messung für höchste Oberflächenansprüche
- Datentransparenz: Alle Scandaten können Ihnen für die Weiterverwendung zur Verfügung gestellt werden
- Komfortabel: Insbesondere große und schwere Prüflinge untersuchen wir für Sie vor Ort
1
2
3
1
Streifenprojektion für berührungsloses Messen
2
mobil einsetzbar
3
Auswertungen vor Ort
ATOS III Triple Scan bei der Arbeit
OPTISCHE 3D MESSUNG – DAS OBJEKT IM VISIER
Optische 3D-Scanner messen berührungslos mittels optischer Sensoren. Für die dreidimensionale Messung und Formmessung nutzen wir ein sogenanntes Stereokamerasystem. Erfasst werden dabei vollständige 3D-Daten selbst von großen und komplexen Bauteilen.
3DIMETIK nutzt den ATOS III Triple Scan für die optische 3D Messung. Er arbeitet extrem schnell, fängt allerfeinste Strukturen und Kanten hochauflösend ein und liefert auch bei glänzenden Oberflächen bestechende Qualitäten.
Das robuste Gerät kann mobil beim Kunden eingesetzt werden oder auch automatisiert für mehrere Teile in unserem Messlabor.
Anhand des Falschfarbenvergleichs des gom 3D Scanners kann sehr schnell festgestellt werden, ob das Bauteil die vorgegebenen Maße zur Formmessung einhält. Dies ist für die Bauteilentwicklung ein entscheidender Vorteil gegenüber anderen Systemen auf dem Markt.
Durch den hochaufgelösten 3D-Scan können wir ein detailgetreues Abbild des Bauteils erstellen und analysieren, ob und wo es von den Idealmaßen abweicht.
Die bereitgestellten 3D-Daten können unsere Kunden mit der kostenlosen GOM Inspect Software auch selbst weiterverarbeiten.
Die Scandaten können Sie zudem für das Reverse Engineering nutzen. Gerne bereiten wir die Messdaten für Sie auf, bewerten mit Ihnen die Ergebnisse und erarbeiten eine passende Lösungen, sollten sich durch die Messungen Mängel aufgezeigt haben.
EINSATZBEREICH DER OPTISCHEN 3D MESSTECHNIK
Optische 3D Messtechnik beschleunigt die bisher zeitaufwendigen taktilen Messungen mit Koordinatenmaschinen und ist zugleich gut automatisierbar.
Die optische 3D Messung findet in der Qualitätssicherung, Produktentwicklung und Produktion gleichermaßen Anwendung.
Sie dient der Messung von Industrieprodukten, Motoren, Maschinen und Komponenten, Elektro- und Haushaltsgeräten, Konsumartikeln usw. Besonders große und/oder schwere Objekte misst das Team von 3DIMETIK auch direkt beim Kunden vor Ort!
Bauteile von wenigen Millimetern bis zu 25 Meter Größe, praktisch alle Materialien und alle Formen, können gemessen werden.
Die Genauigkeit ist an das Messvolumen passend zum Bauteil geknüpft und ist daher immer individuell. Kontaktieren Sie uns und wir beraten Sie hierzu gerne!
Optische 3D Messtechnik beschleunigt die bisher zeitaufwendigen taktilen Messungen mit Lehren oder Koordinatenmaschinen und ist zugleich gut automatisierbar. Typische Verfahren sind Photogrammetrie oder die industrielle Computertomographie.
Die optische 3D Messung findet in der Qualitätssicherung, Produktentwicklung und Produktion gleichermaßen Anwendung.
Sie dient der Messung von Industrieprodukten, Motoren, Maschinen und Komponenten, Elektro- und Haushaltsgeräten, Konsumartikeln usw. Besonders große und/oder schwere Objekte misst das Team von 3DIMETIK auch direkt beim Kunden vor Ort!
Bauteile von wenigen Millimetern bis zu 25 Meter Größe, praktisch alle Materialien und alle Formen, können gemessen werden.
Die Genauigkeit ist an das Messvolumen passend zum Bauteil geknüpft und ist daher immer individuell. Kontaktieren Sie uns und wir beraten Sie hierzu gerne!
Der originale Würfel
Auf Basis des hochaufgelösten 3D-Scans entsteht ein absolut detailgetreues, dreidimensionales Abbild des Bauteils – in diesem Fall des originalen Würfels. Diese Informationen dienen nun als Vergleichs-Grundlage für die Optische Messung.
1
2
3
1
Hohe Detailgrade
2
Hohe Netzdichte
3
Für 3D-Drucker optimierbar
Der 3D-Scan gibt das Bauteil exakt wieder
Der idealtypische Würfel
Der idealtypische Würfel basiert auf dem vorliegenden Datensatz des Kunden. Er dient als Maß, um den Originalwürfel, von dem der 3D-Scan erstellt wurde, mit dem idealtypischen Würfel zu vergleichen.
Das optische 3D-Messverfahren ermöglicht, dass der grünfarbene Originalwürfel und der blaue Idealwürfel nun „übereinandergelegt“ und somit analysiert werden können.
1
2
3
1
perfekte Winkel
2
perfekte Parallelität
3
perfekte Geometrie
Die ideale Form gemäß der Zeichnung
Die Abweichung vom Ideal

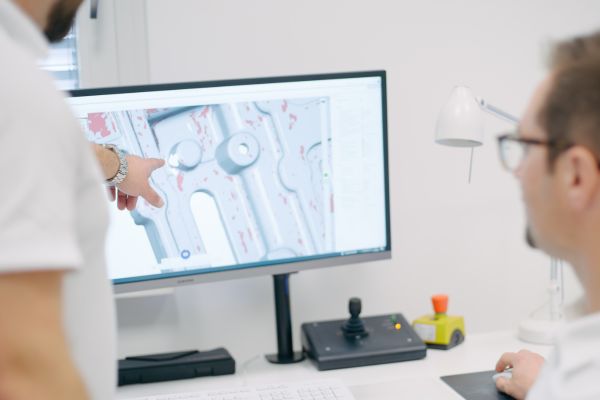

Anhand eines Farbabgleichs stellen wir die Abweichungen vom Original– zum Idealwürfel visuell dar. Der Farbcode offenbart uns alle vorhandenen, kritischen Stellen.
Die zu sehenden Hinweisfähnchen markieren die Werte und liefern hierzu eindeutige Handlungsanweisungen. Dies vereinfacht zielgerichtete Korrekturen und beschleunigt den Workflow.
1
2
3
1
Rote Plus-Abweichung zum 3D-Scan
2
Blaue Minus-Abweichung zum 3D-Scan
3
Grüne Null-Abweichung zum 3D-Scan
Die Abweichungen werden im Detail visualisiert
Beispiel für die Erstellung eines 3D-Scans mit GOM
SPAREN SIE ZEIT UND GELD – MIT DER 3D BAUTEILVERMESSUNG VON 3DIMETIK
Ob bei Motoren, Maschine oder Elektrogeräten: Die optische 3D Messung hat in der Industrie eine hohe Bedeutung: Durch die Vermessung von Bauteilen wird die Qualität gesichert, Entwicklungsprozesse können gefördert und unnötige Entwicklungsschleifen vermieden werden.
Unser Stereokamerasystem erfüllt höchste Ansprüche und erstellt eindeutige sowie verlässliche Korrekturanweisungen.
Denn nur mit optimierten Prozessen können Sie langfristig die Produktqualität sicherstellen und wettbewerbsfähig bleiben. Wenn optische 3D Messungen, dann nur mit 3DIMETIK als Partner, der Sie auch nach der Messung beratend begleitet.
Sie brauchen genaueste Ergebnisse und einen Dienstleister, der auch schwerste Prüflinge bei Ihnen vor Ort untersucht? Kontaktieren Sie uns und wir erstellen Ihnen zeitnah ein passendes Angebot.
Brauchen Sie außerdem CAD-Daten von Bauteilen und Werkzeugen, von denen aktuell keine Daten vorliegen? Dann schauen Sie gerne bei unseren Leistungen im Bereich Reverse Engineering vorbei.
Auch die Vermessung kleinster Bauteile ist für uns kein Problem. Mit der industriellen Computertomographie sind vielfältige Visualisierungen möglich.
Häufige Fragen / FAQ
Welche Größen sind möglich?
Von einer Bauteilgröße von 1 mm bis 35 m+ sind möglich.
Wie genau ist diese Messung?
Die Genauigkeit ist an das Messvolumen passend zum Bauteil geknüpft und ist daher individuell. Bitte Fragen Sie an, wie genau wir Ihr Bauteil messen können. Sofortkontakt:
Ist das Gerät auch mobil einsetzbar?
Ja, gerne kommen wir auch zu Ihnen und messen Ihre Bauteile in Ihrem Unternehmen.
Sind die erzeugten Daten weiter verarbeitbar?
Ja, die erzeugten STL-Daten können in einem 3D-Drucker, CNC-Bearbeitungszentren, Messung und Reverse Engineering weiterverarbeitet werden.
Welche Vorteile hat die Messung mit dem gom 3D-Scanner?
Man sieht sehr schnell ob das Bauteil die vorgegebenen Maße einhält anhand eines Falschfarbenvergleichs. Dies ist für die Bauteilentwicklung ein entscheidender Vorteil gegenüber anderen Systemen.
